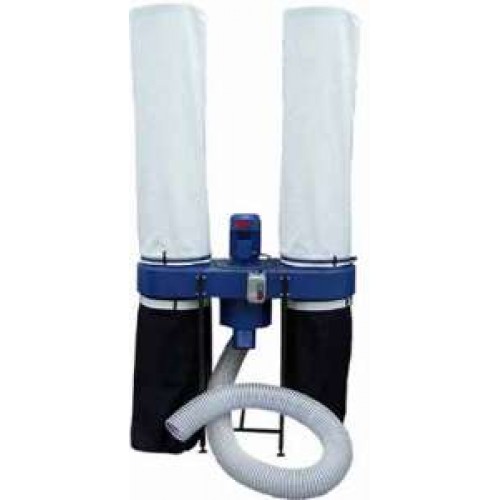

Пылеулавливающая система ПУС, описание:
Пылеулавливающая система ПУС используется для очистки воздуха от сухой абразивной неслипающейся пыли, которая образуется при работе заточных, металургических, отрезных, шлифовальных станков.
ПУС состоитиз пылевого вентилятора, циклонных элементов, одинарного (ПУС-2000А) или двойного (ПУС-3000А), верхних фильтров-мешков из специального фильтрующего материала и нижних пылесборных металлических отсеков.
Система работы пылеулавливающей системы ПУС.Фильтруемый станками загрязнённый воздух по гибким воздуховодам попадает в вентилятор. В циклонном элементе начинается предварительная очистка воздуха от загрязнений, а в фильтре - тонкая очистка от пыли. Уровень очистки воздуха от пыли (средний диаметр частиц d = 25 - 30 мк) – 99,5%.
Особенности пылеулавливающей системы ПУС.Высокая степень очистки делает возможным высвобождать очищенный воздух именно в помещение фильтрации. Агрегаты монтируются в непосредственно близости от станков. Скорость всасывания в патрубке – до 21 м/с.
Пылеулавливающие системы ПУСиспользуются в климатических районах с умеренным (У) климатом (3-я категория по ГОСТ 15150).
Пылеулавливающая система ПУС применяется внутри помещений вблизи источников звгрязнений и дополнительной аспирации воздуха. Изготовлена из вентилятора, а также из циклонных элементов, совмещенных с ним, фильтров-мешков, пылесборных мешков, входных патрубков, стойки. Воздух, содержащий стружку и загрязнения всасывается вентилятором, проходит через воздуховоды (армированный рукав ПВХ д.127мм) от места пылеобразования. В циклонных элементах воздух и частицы пыли отделяются друг от друга, затем пыль попадает в пылесборные мешки. Фильтрованный воздух попадает в фильтры-мешки и затем через них возвращается в помещение. Периодически пылесборные мешки снимаются и вытряхиваются от пыли и стружки, а фильтры – очищаются. Степень очистки воздуха от 98% (основная составляющая пылевых включений – минеральные взвеси), до 99.5% (основная составляющая - органические включения). ПУС - 3000 производится по ТУ 3132-001-47523722-03, а пылеулавливатель ПУС - 3000-1 - производится по ТУ 3132-004-47523722-03С. Пылеулавливающие системы ПУС предоставляют гигиенический сертификат на соответствие государственным санитарно-эпидемологическим нормативам и правилам.
Пылеулавливающая система ПУС, устройство:
Малогабаритные пылеулавливающие системы ПУС -3000 А и ПУС -3000-1 Апредназначены для улавливания абразивной пыли от шлифовальных, заточных и других станков . Является аналогом аппаратов ЗИЛ -900, ПА -218.
Запыленный воздух через один или два входных патрубка проходит в пылевой вентилятор, а из него в циклонный, где отделяется крупная пыль и оседает в нижнем металлическом контейнере. Мелкая пыль вместе с воздухом оказывается в верхней части ПУС-3000 А, а затем осаждается на фильтровальной ткани . Регенерация осуществляется вручную.
Принцип действия пылеулавливающей системы ПУС
Фильтруемый от станков загрязненный воздух по гибким воздуховодам поступает в вентилятор. В циклонном элементе начинается первостепенная очистка от загрязнений, стружки и опилок, а в фильтре происходит окончательная очистка от пыли.
После заполнения мешки отделяются и освобождаются от пыли и загрязнений. Пылеуловители очищаются, периодическим встряхиванием вручную. Большая степень очистки, до 99,5% частиц, размером от 5 до 69 мкм, имеет возможность выпускать очищенный воздух непосредственно в фильтруемое помещение. Это позволяет значительно сэкономить тепловую энергию на нагрев приточного воздуха, а также делает возможным устанавливать пылеулавливающую систему ПУС в непосредственной близости от станка.
Стружкоотсос не причиняет вреда здоровью человека и окружающей среде.
Пылеуловители ПУС, технические данные:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПУС | ПУС -3000-1 А | ПУС -3000 А |
Производительность по воздуху , м / ч | 2000-1000 | 3000-2000 |
Полное разрежение на линии всасывания , Па | 500-1100 | 700-1000 |
Мощность электродвигателя , кВт | 1,5 | 2,2 |
Частота вращения , об / мин | 2800 | 2800 |
Напряжение , В | 380 | 380 |
Площадь фильтра , м г | 1,5 | 3 |
Объем бункера , куб . м | 0,25 | 0,5 |
Габаритные размеры ( в рабочем состоянии ), мм | 930x530x2500, | 1380x530x2500 |
Масса , кг | 69 | 79 |
